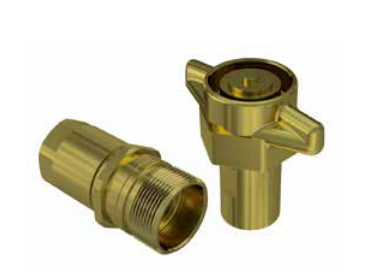

FASTER FB係列

應用於築路機械的螺紋連接快速接頭。

使用應用於車輛和築路機械的螺紋連接平麵黃銅快速接頭。配備

翼型套管，有助於手動連接和斷開。美國市場產品可互換。

材料 黃銅

密封件 NBR

工作溫度 - 25 °C 到 + 125 °C

表麵處理

互換係列 市場

閥門類型 平麵閥

連接 擰緊連接

斷開 擰鬆斷開

帶壓連接 允許殘壓

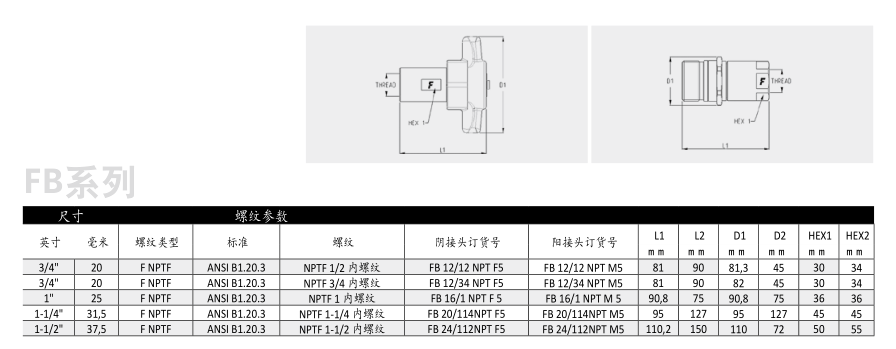

英寸 毫米 螺紋類型 標準 螺紋 陰接頭訂貨號 陽接頭訂貨號

L1 L2 D1 D2 HEX1 HEX2

m m m m m m m m m m m m

3/4" 20 F NPTF ANSI B1.20.3 NPTF 1/2 內螺紋 FB 12/12 NPT F5 FB 12/12 NPT M5 81 90 81,3 45 30 34

3/4" 20 F NPTF ANSI B1.20.3 NPTF 3/4 內螺紋 FB 12/34 NPT F5 FB 12/34 NPT M5 81 90 82 45 30 34

1" 25 F NPTF ANSI B1.20.3 NPTF 1 內螺紋 FB 16/1 NPT F 5 FB 16/1 NPT M 5 90,8 75 90,8 75 36 36

1-1/4" 31,5 F NPTF ANSI B1.20.3 NPTF 1-1/4 內螺紋 FB 20/114NPT F5 FB 20/114NPT M5 95 127 95 127 45 45

1-1/2" 37,5 F NPTF ANSI B1.20.3 NPTF 1-1/2 內螺紋 FB 24/112NPT F5 FB 24/112NPT M5 110,2 150 110 72 50 55
