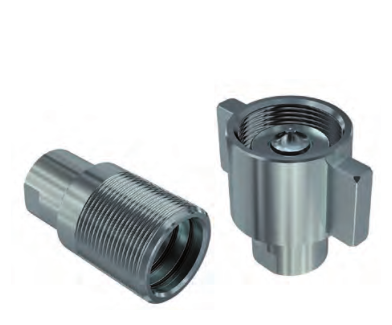

FASTER OGV係列

應用於油氣領域的螺紋連接快速接頭，可與市場產品互換

使用應用於油氣領域的標準螺紋連接快速接頭。堅固耐用的套管設

計、錐麵閥和ACM E連接螺紋。

材料 鋼製

密封件 NBR; PUR

工作溫度 - 25 °C 到 + 100 °C

表麵處理 MATE 500 (CrIII)

互換係列 市場

閥門類型 錐麵閥

連接 擰緊連接

斷開 擰鬆斷開

帶壓連接 允許殘壓

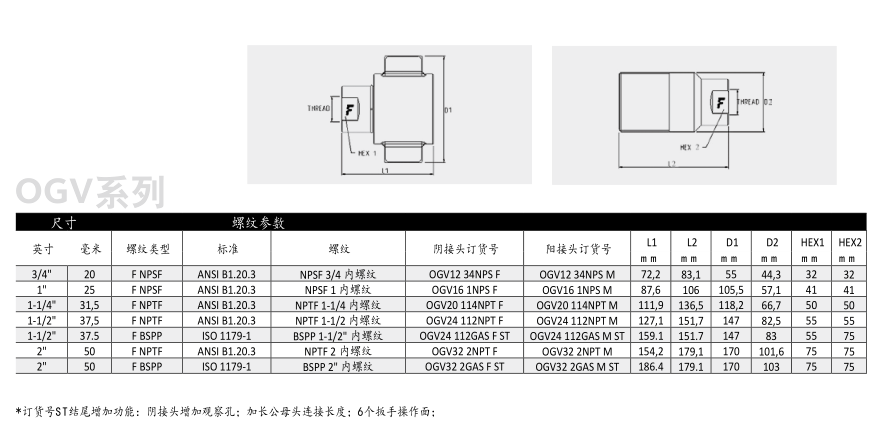

英寸 毫米 螺紋類型 標準 螺紋 陰接頭訂貨號 陽接頭訂貨號

L1 L2 D1 D2 HEX1 HEX2

m m m m m m m m m m m m

3/4" 20 F NPSF ANSI B1.20.3 NPSF 3/4 內螺紋 OGV12 34NPS F OGV12 34NPS M 72,2 83,1 55 44,3 32 32

1" 25 F NPSF ANSI B1.20.3 NPSF 1 內螺紋 OGV16 1NPS F OGV16 1NPS M 87,6 106 105,5 57,1 41 41

1-1/4" 31,5 F NPTF ANSI B1.20.3 NPTF 1-1/4 內螺紋 OGV20 114NPT F OGV20 114NPT M 111,9 136,5 118,2 66,7 50 50

1-1/2" 37,5 F NPTF ANSI B1.20.3 NPTF 1-1/2 內螺紋 OGV24 112NPT F OGV24 112NPT M 127,1 151,7 147 82,5 55 55

1-1/2" 37.5 F BSPP ISO 1179-1 BSPP 1-1/2" 內螺紋 OGV24 112GAS F ST OGV24 112GAS M ST 159.1 151.7 147 83 55 75

2" 50 F NPTF ANSI B1.20.3 NPTF 2 內螺紋 OGV32 2NPT F OGV32 2NPT M 154,2 179,1 170 101,6 75 75

2" 50 F BSPP ISO 1179-1 BSPP 2" 內螺紋 OGV32 2GAS F ST OGV32 2GAS M ST 186.4 179.1 170 103 75 75
