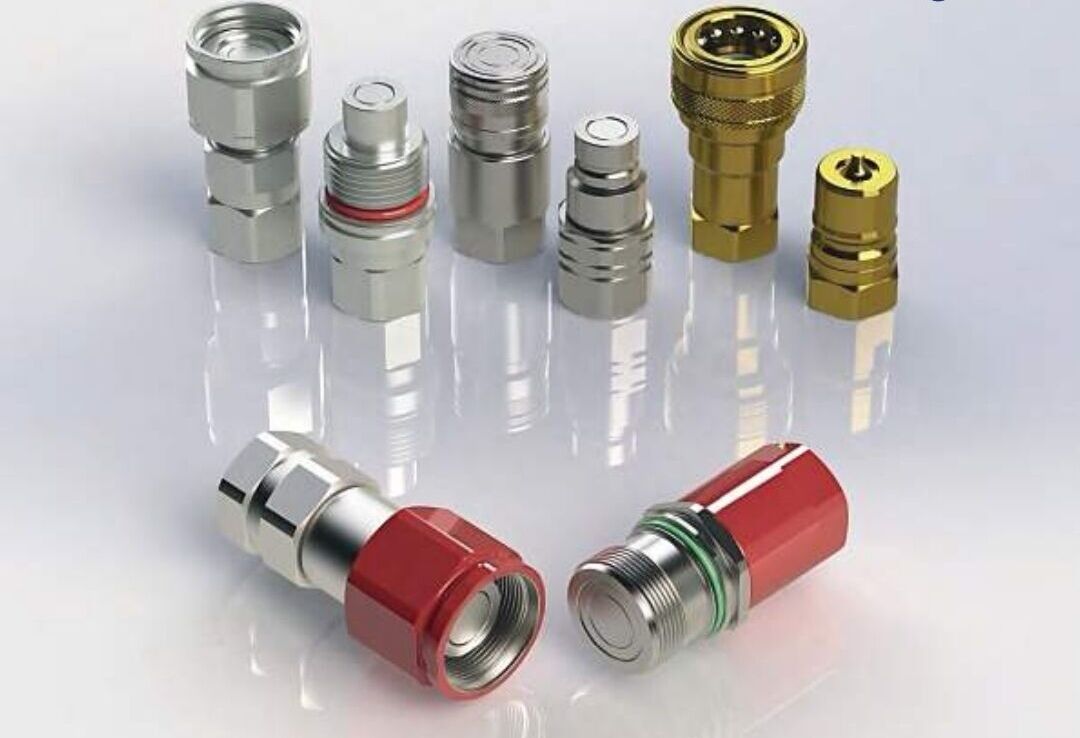

液壓快速接頭液壓快速接頭，是母接頭材料為鋼鍍鉻，公接頭以及母接頭的鎖套經過硬化處理的接頭。
液壓快速接頭
外文名
Hydraulic quick connector
功能自帶
安全自鎖
優 點
耐壓且抗疲勞性好
液壓快速接頭是為特別的重負載設計，母接頭材料為鋼鍍鉻，公接頭以及母接頭的鎖套都經過硬化處理，耐壓且抗疲勞性好，采用兩級密封；無泄漏，帶安全自鎖功能。
這種接頭是一種既不需要使用工具，又能實現管路迅速裝拆的接頭，他有兩端開閉式和兩端開放式兩種結構。
兩端開閉式快速接頭由接頭體、單向閥閥芯、外套、鋼球、彈簧和密封等組成。接頭體的內腔個有一個單向閥，當兩個接頭體分開離時，單向閥閥芯在各自的彈簧作用下外伸，並頂壓在接頭體的錐形孔上，使通路關閉，兩邊管子內的油被封閉在管中不能流出；當兩個接頭體連接時單向閥閥芯前端的兩頂杆相碰，迫使閥芯離開接頭體的錐形孔，使兩邊管子內的油相通，兩個接頭 體用鋼球鎖緊，工作時，外套在彈簧作用下把鋼球壓在接頭體的U形槽內，使接頭體連接。
這種接頭拆卸方便，但結構較複雜，局部阻力損失較大，適用於油、氣為介質的管路係統。
兩端開放式快速接頭，與兩端開閉式的區別僅在於接頭體內腔沒有單向閥，當兩個接頭體分開時，不能封閉通路。接頭的一端由三瓣式膠管接頭與膠管相連，膠管接頭的接頭芯直接插入快速接頭內。
一、按用途形式可分為：
空氣用快速接頭、氧氣燃料氣體用快速接頭、氣體液體共用快速接頭、油壓用快速接頭、惰性氣體用快速接頭、冷卻水溫油用快速接頭。
1、空氣用快速接頭：
主要用於空氣配管、氣動工具配件。對應其用途，有豐富多樣的本體材質、尺寸及安裝形狀多樣。
使用注意事項：
注意
請不要用於快速流體接頭以外的用途。
請不要用於適用流體以外的流體。
請不要與其它公司產的快速流體接頭相連接。
使用時不要超過最高使用壓力。
不要在使用溫度範圍以外使用，防止造成密封磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
l如附著雜物會造成工作不良或泄漏。
l請勿拆卸快速接頭。
2、氧氣、燃料氣體用快速接頭：
主要用於通用熔斷器配管，具有流量大，耐久性，抗腐蝕性的特點。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項：
警告
l流體必須從套筒側流向插頭側。
請使用管製螺紋的外螺紋用密封材料。
安裝螺紋時，請不要超過最大緊固扭矩，防止造成破損。
請不要用於快速流體接頭以外的用途。
請不要用於適用流體以外的流體。
請不要與其它公司產的快速流體接頭相連接。
使用時不要超過最高使用壓力限製。
不要在使用溫度範圍以外使用，防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
請不要用於氣體滯留的地方。
附近有明火時，請不要進行裝卸作業。
產生回火時，請用新品替換。
安裝軟管時，絕對不要沾有油分，防止造成自然起火。
l再次安裝軟管時，軟管的端部從大於3厘米處切下。
注意
請不要用於快速流體接頭以外的用途。
把軟管牢牢地插入接口根部，用軟管皮帶或螺母固定。
為了防止占有水分，應在室內保存。
不要使用有裂紋的軟管，防止造成泄漏和脫落。
使用前應進行泄漏檢查，存在泄漏時，應立即停止使用並用新品替換。
應確認氣焊槍閥門處於關閉狀態後再進行連接。
3、氣體、液體共用快速接頭：
主要用於離子冷卻裝置配管、釀酒裝置、工作機器的切削油配管、洗車機器。通過簡單的杠杆操作連接，可輸送液體、氣體、粉末等。主體材質、尺寸以及安裝形狀豐富多樣。
使用注意事項：
警告
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力。
不要用於使用溫度範圍外，防止造成密封材料磨損或泄漏。
請勿拆卸
注意
請使用管製螺紋的外螺紋用密封材料。
安裝時，所加力矩不要超過最大力矩，防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連接。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設置製動閥。
請不要作為鉸鏈接頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。
鋼製、鐵製快速接頭不要使用水、乙二醇係列的介質。表麵塗鋅層會溶解。
使用流體是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
l參照本注意事項的結尾部分內容，確認適合使用流體的密封材質及主體材質。
4、油壓用快速接頭：
主要用於油壓裝置、建築機械。主體材質應采用能抗振動和衝擊的金屬。尺寸以及安裝形狀豐富多樣。
使用注意事項
警告
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限製。
不要用於使用溫度範圍外，防止造成密封材料磨損或泄漏。
請勿拆卸
注意
管製螺紋的外螺紋要使用螺紋專用密封材料。
安裝時，所加力矩不要超過最大力矩，防止造成破損。
請不要用於快速接頭以外的用途。
請不要與其它公司產的快速流體接頭相連接。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設置製動閥。
請不要作為鉸鏈接頭使用。
如用於有震動、衝擊的機器會造成耐久性降低的原因。
不要使用水、乙二醇係列的介質。此類物質會造成表麵塗鋅層溶解。
使用流體必須是經過過濾器過濾的潔淨流體。
“O”密封圈使用時必須一直保持帶有油分狀態。
使用時流體的流速應保持在8m/s以下。
參照本注意事項的結尾部分內容，確認適合使用流體的密封材質及主體材質。
5、惰性氣體用快速接頭：
要用於抽真空配管、壓縮機耐壓試驗。套筒、插塞均有內置的適用於真空用途的自動開關閥門，分離狀態時可保持1.3×10Pa的真空度。
使用注意事項：
警告
使用時不要超過最高使用壓力限製。
不要在使用溫度範圍以外使用，防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
在加壓狀態下或殘壓狀態下請不要進行連接分離。
請不要進行拆卸
注意
請使用管製螺紋的外螺紋用密封材料。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
請不要用於適用流體以外的流體。
請不要用於快速接頭以外的用途。
不要與其它公司產的快速流體接頭相連接。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
如附著雜物會造成工作不良或泄漏。
在快速接頭前必須設置製動閥。
請不要作為鉸鏈接頭使用。
如用於有震動、衝擊的機器會造成耐久性降低。
6、冷卻水、溫油用快速接頭：
主要用於通用型模具接口。徹底實現模具互換操作的簡單化，加強防鏽功能，種類多樣。
使用注意事項：
注意
請不要用於適用流體以外的流體。
使用時不要超過最高使用壓力限製。
不要在使用溫度範圍以外使用，防止造成密封材料磨損或泄漏。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
不要在混入金屬粉或砂塵等地方使用，防止造成工作不良或泄漏。
螺紋類的安裝，在安裝時不要超過最大緊固扭矩，防止造成破損。
不要使用帶裂縫的軟管，防止造成泄漏或脫落。
l如用於有震動、衝擊的機器會造成耐久性降低。
l使用流體必須是經過過濾器過濾的潔淨流體。
l不要拆卸快速接頭。
使用注意事項：
注意
對於流體進行密封材質的溶析實驗，確認材質是否適合。
管製螺紋的外螺紋請使用特氟龍。
安裝螺紋時不要超過最大緊固扭矩，防止造成破損。
插入時為了降低摩擦（插入負荷）和保護“O”形密封圈，可在“O”形密封圈或快速接頭（“O”形密封圈褶皺部）上塗抹所用流體或純水。
分離時，由於有少量流體流出，為了防止危險可用壓縮空氣把快速接頭內部的流體排出、分離。
請不要作為絞鏈接頭使用。
請不要用快速流體接頭以外的用途。
不要進行人為的擊打、彎曲、拉伸、防止造成破損。
套管或快速接頭單體時請不要加壓使用，防止造成閥門飛出。
單體時必須裝上指定的防塵罩。
不要拆卸快速接頭。
