高壓快充樁兼容低壓電池充電解決方案

應用簡介

車載快充DCDC轉換器(簡稱FDC)總成是針對低壓電池平台低速電動車、專用車、改裝車、電動叉車、電動摩托車等市場研發設計的一款高功率密度汽車級大功率車載充電轉換器，FDC可以和國標直流充電樁進行適配通訊並將直流轉的200-750V輸出直接轉換成0-200V給低壓平台電池進行快速充電。

變流部分采用C2000係列DSP芯片全數字化控製,內部三路交錯並聯控製，紋波低，可靠性高，整體采用鋁基板工藝進行模塊式設計易於集成，控製係統采用雙核控製，ARM及DSP配合工作，雙路CAN通訊控製，可通過CAN在線升級。兼容通訊或硬線等多種控製方式。FDC輸入輸出均配置定製化大電流輸入輸出共模電感,降低幹擾。確保充電回路穩定可靠工作。

FDC支持多種安裝形態，可以集成為多合一，也可以獨立為5KW 、10KW 、20KW、40KW、60KW風冷或40KW、60KW水冷。

模塊選型表

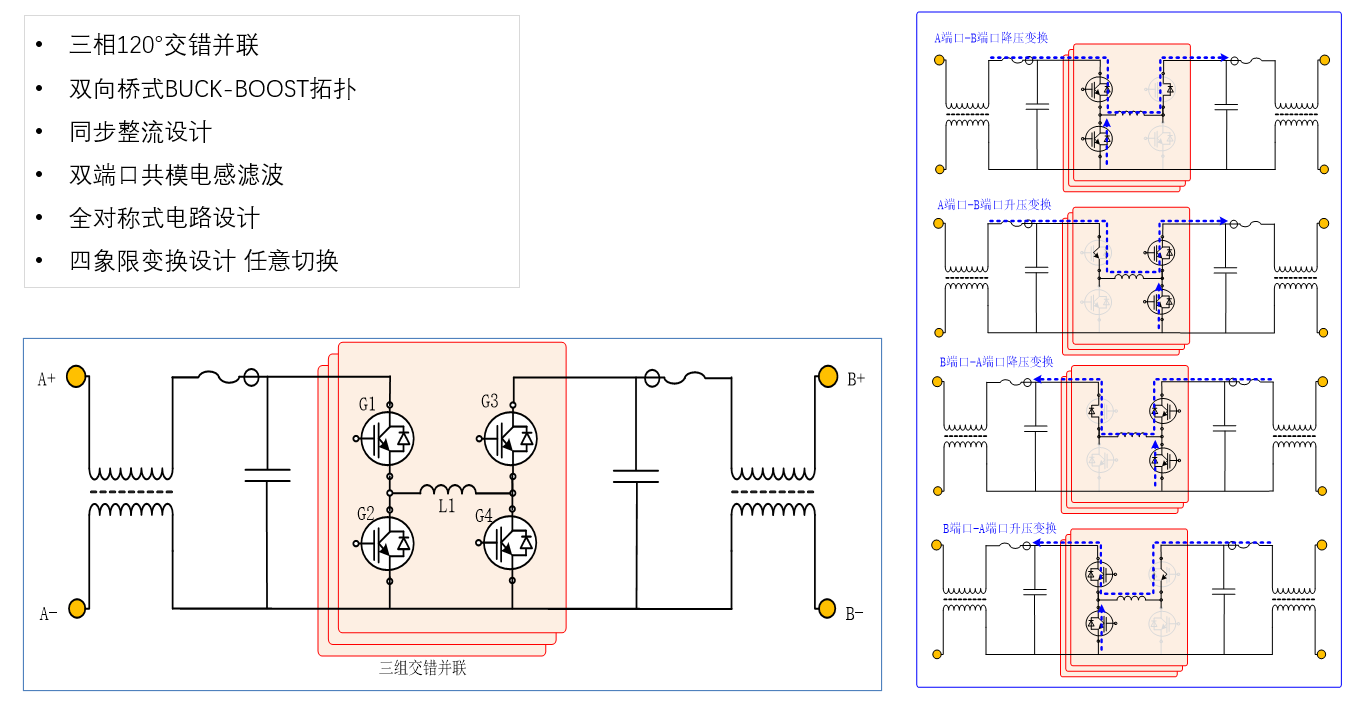

模塊電氣拓撲圖及工作框圖

總成選型表

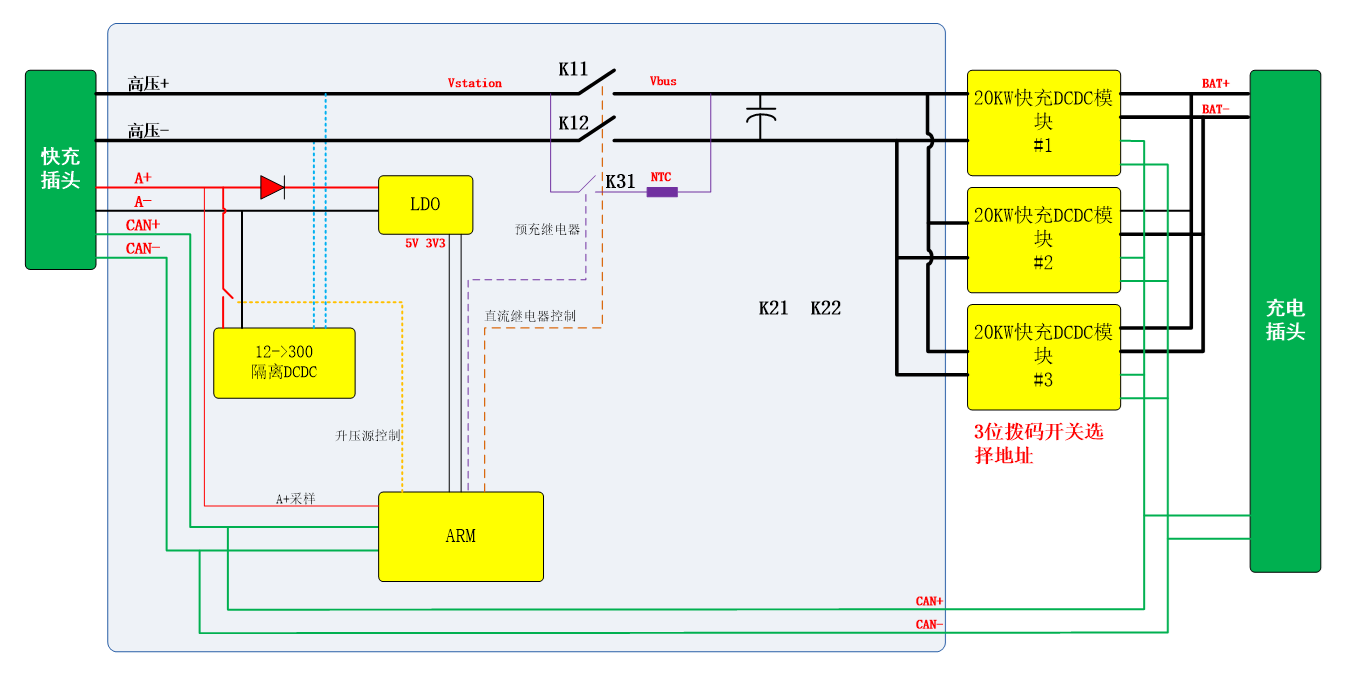

總成電氣原理圖

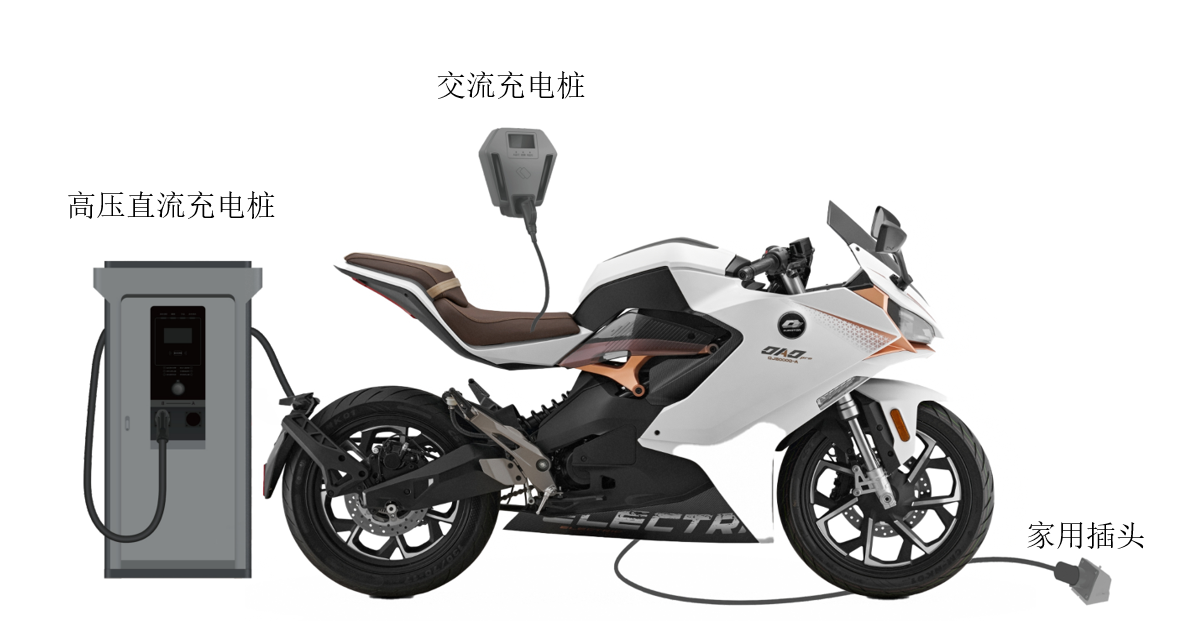

應用場景-電摩
