方案介紹

產品簡介

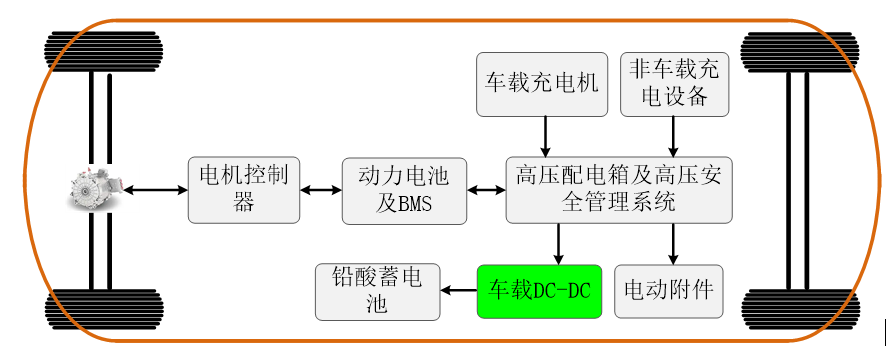

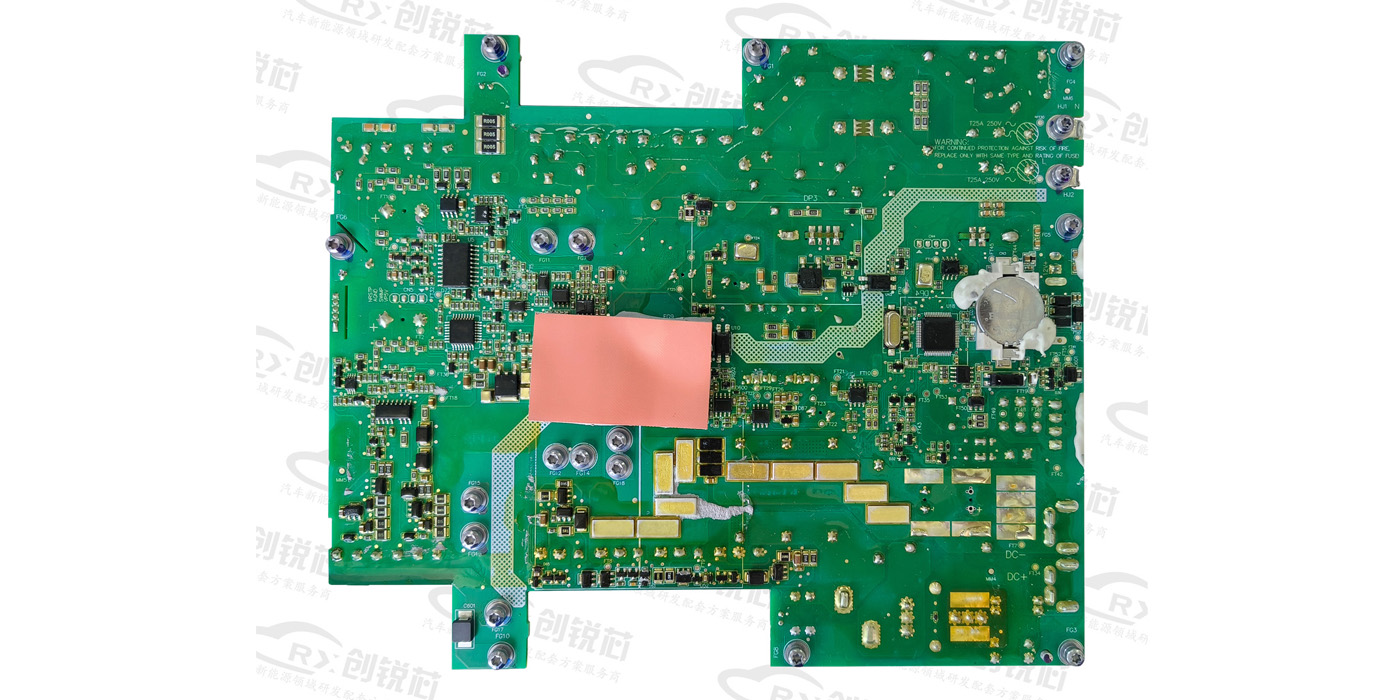

車載DC-DC轉換器是專為新型鋰電電動汽車、物流車、專用車、工程機械等新能源車型研發的一款高功率密高高效率DC-DC轉換器，采用模塊化、標準化、通用化的設計思路設計研發。

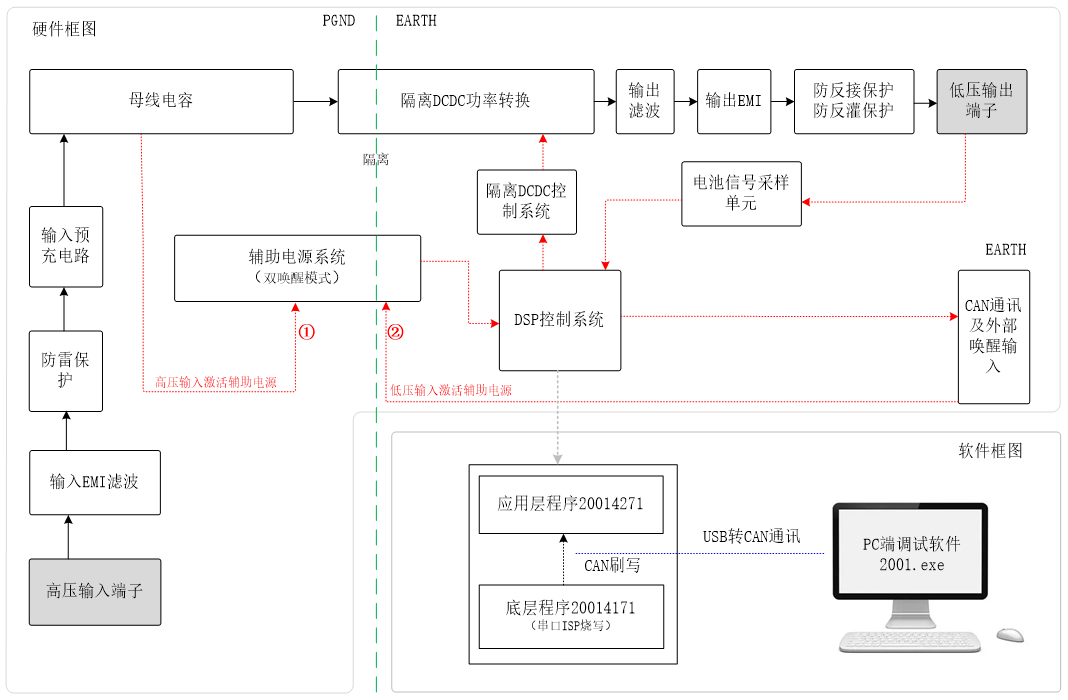

模塊采用全數字化控製技術設計，控製靈活智能、保護特性好、係統魯棒性強。自帶微處理器與監控單元通信，機內參數可通過CAN接口由上級監控單元設定或由上級監控單元調節。

具有輸入過欠壓保護、輸出過流保護、輸出過壓保護，輸出短路保護、過溫保護等多重保護功能。

主要規格

型號	輸入電壓	輸出功率	額定輸出電壓	輸出電壓電流範圍
CRX2000	400~900VDC	2.5KW	14VDC	0-16VDC/0-178A
CRX2001	200~500VDC	2.5KW	14VDC	0-16VDC/0-178A
CRX2002	80~200VDC	2.5KW	14VDC	0-16VDC/0-178A
CRX2005	80~200VDC	3.0KW	27VDC	0-32VDC/0-109A
CRX2006	200~500VDC	3.0KW	27VDC	0-32VDC/0-109A
CRX2007	400~900VDC	3.0KW	27VDC	0-32VDC/0-109A

電氣特性

型號

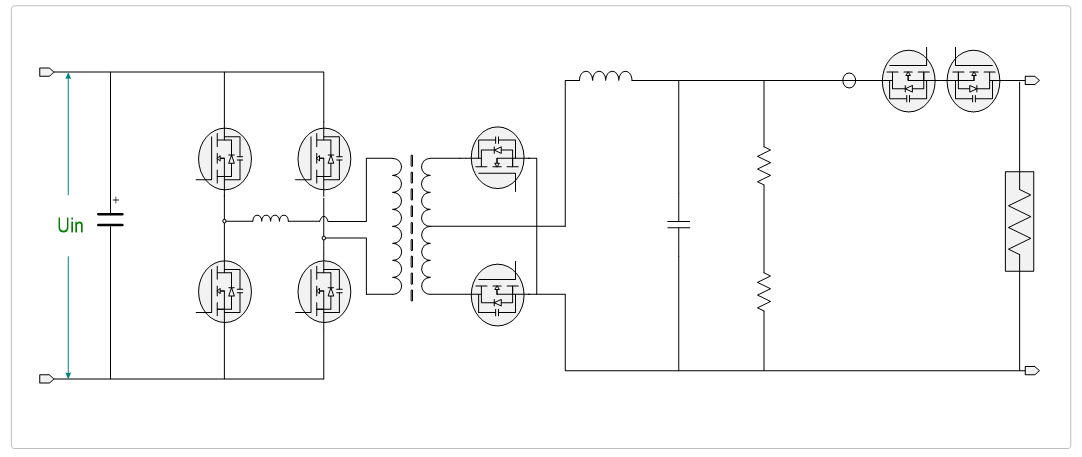

車載電源類型	集成式隔離型車載DC-DC轉換器模塊

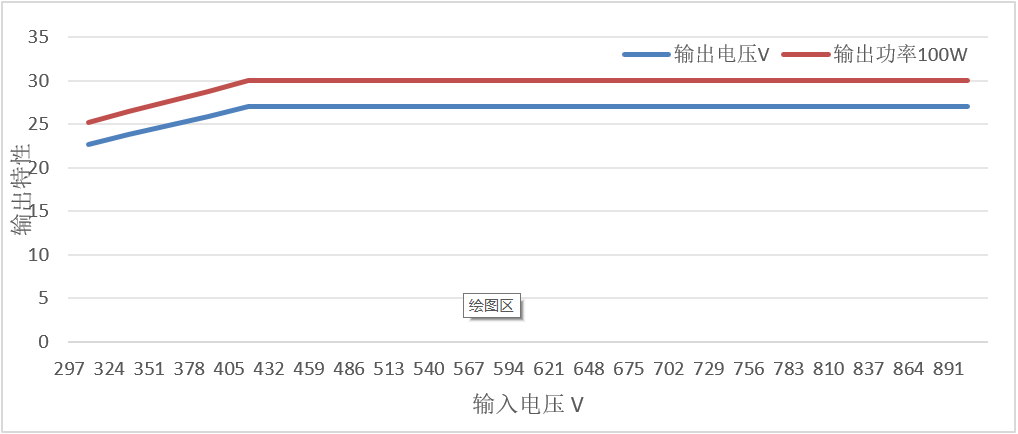

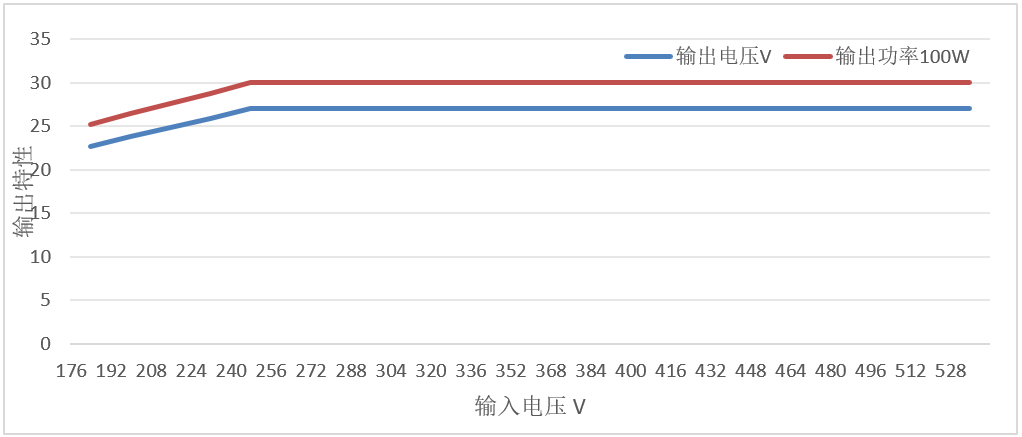

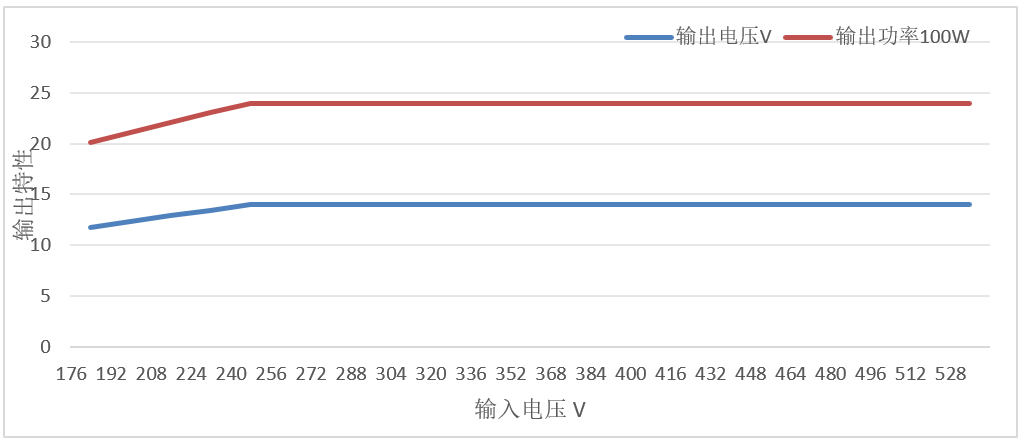

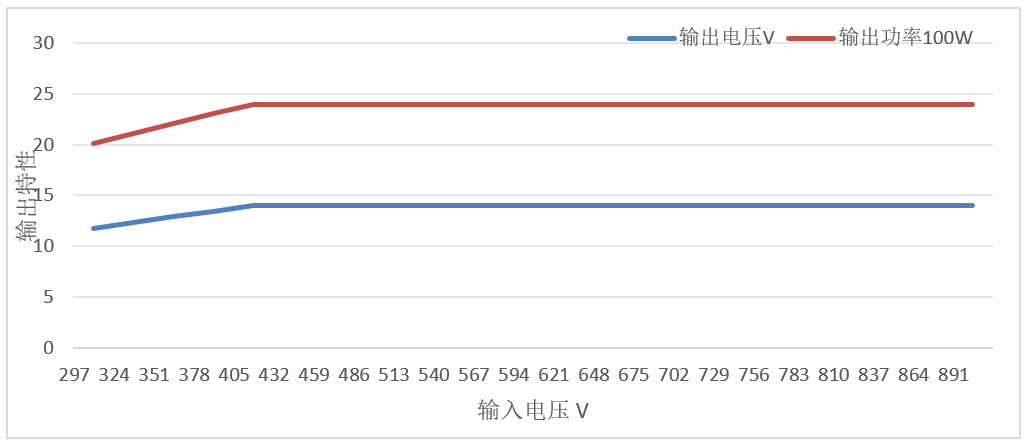

輸入輸出特性
型號	CRX2000	CRX2001	CRX2002	CRX2005		CRX2006	CRX2007
額定輸入電壓	540V	360V	144V	144V		360V	540V
輸入電壓範圍	400-900V	200-500V	80-200V	80-200V		200-500V	400-900V
輸入預充電路	內置	內置	內置	內置		內置	內置
輸入預充電阻	120R	120R	30R	30R		120R	120R
啟動衝擊電流	≤11A	≤7.5A	≤12A	≤12A		≤7.5A	≤11A
母線電容	12uF	22uF	42UF	42UF		22uF	12uF
額定輸出功率	2.5KW			3.0KW
額定輸出電壓	14V			27V
輸出電壓範圍	0～16V			0～32V
輸出電流範圍	0～178A			0～109A
穩壓精度	±0.1V(引線根部測試)			±0.2V(引線根部測試)
典型效率	≥92%			≥93%
峰值功率	3.0KW（@6min）			3.6KW（@6min）
輸出響應時間	≤200mS
開機啟動時間	＜1s
輸出紋波及噪音	≤200mVp-p（輸出端並聯0.1uF瓷片及10uF電解電容各一個，示波器帶寬20MHz）
靜態損耗電流	＜100uA（非喚醒狀態下輸出端並接24Vdc蓄電池時的漏電流）
輸入連續開關機	在控製信號給定及正常輸出的情況下，輸入可以滿足1分鍾之內連續通斷5次的衝擊，電源不會出現故障、損壞
輸入上電時序	先上高壓、後給控製信號先給控製信號後上高壓高壓和控製信號同時給定在這3種輸入上電時序下，電源能夠正常工作，不會出現保護和損壞
硬線使能電壓	硬線使能信號輸入電壓範圍（8-32V）
低壓輔源輸入	模塊內部自帶高壓輔源、兼容12V/24V長電輸入
工作噪聲	-
保護特性
過欠壓保護	輸入過欠壓關機可自恢複，輸出過欠壓關機可自恢複。
輸出反接及短路保護	輸出反接時關機，可自恢複輸出短路保護（打嗝，當故障移除時可自恢複）
過溫保護	當散熱片溫度高於75℃時降低輸出功率，當溫度高於95℃時斷開電路，待充電溫度恢複至85℃以下時充電機恢複輸出
環境條件
工作環境溫度	-40℃～+85℃(集成係統腔體內部溫度)；水冷係統液溫≤65℃
存儲溫度	-40～95℃
濕度	-
IP等級	-
冷卻功能	模塊式設計，需提供水冷散熱或風冷散熱外殼/基板

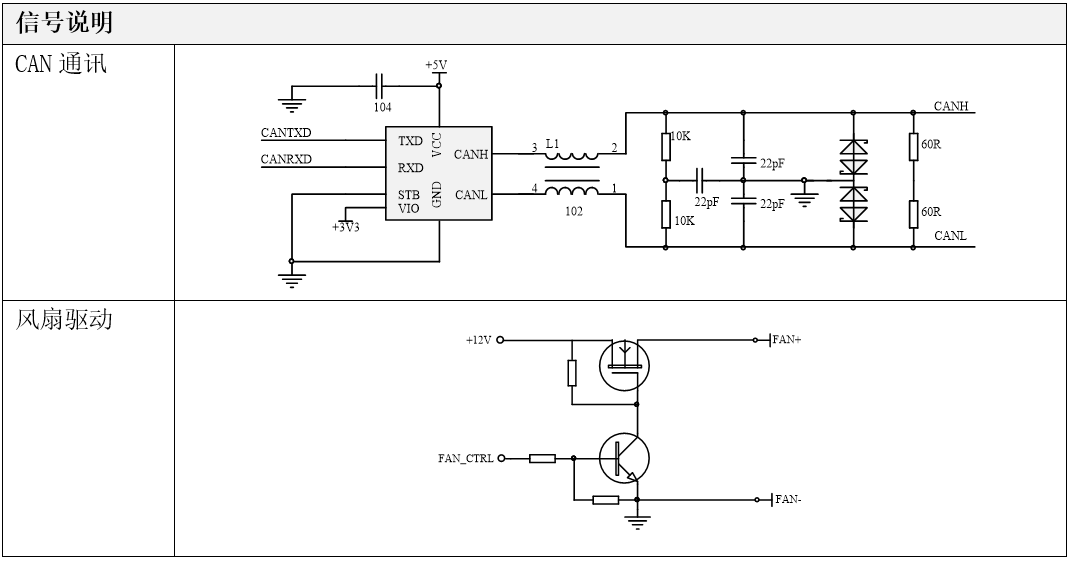

通訊功能	CAN總線
控製方式	無使能控製；硬線高電平使能控製；CAN通訊使能控製
安規特性
介電強度	原邊—副邊2000VAC				原邊—機殼1500VAC
絕緣電阻	原邊—副邊 ≥50MΩ
電荷泄放能力	≤36V（DCDC斷電後的5分鍾內）
耐振動性能	經X,Y,Z三個方向掃頻震動試驗，零部件無損傷，緊固件無鬆脫現象
耐衝擊性能	參見GB/T15139-1994中6.5的要求
耐工業溶劑性能	金屬零部件具有良好的防腐蝕層
防鹽霧性能	參見GB/T 2423.17
耐久性	在不低於GB/T 24347-2009相關規定
EMC特性
電磁抗擾性	滿足GB/T17619-1998中第4章的規定
電磁騷擾性	參見GB18655-2002中第12章和第14章規定的限值
其他
高低溫試驗	滿足標準GB/T2423
振動	滿足標準ISO 16750-3,2012（E）
衝擊試驗	滿足標準 ISO 16750,4.2.2.2
