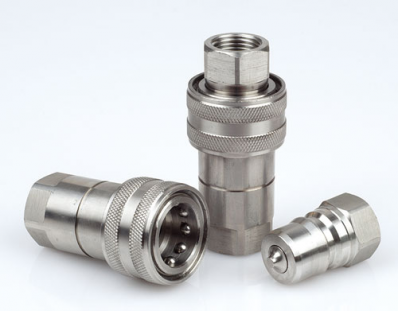

SSH快速接頭（不鏽鋼316）
接頭使用於各種範圍的液壓應用。這類雙截止接頭能適用以下情況：流體輸送管路因設備操作或維護而需要連接及斷開，而用希望不出現流體損耗。接頭廣泛應用於各種工業所需的連接，主要用於建築設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備、化學品、及其它所需的液壓應用。
技術規範：
規格(英寸) | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | 1 |
額定壓力(PSI) | 3500 | 3000 | 3000 | 3000 | 3000 | 2000 |
額定流量(GPM) | 1 | 3 | 6 | 12 | 28 | 50 |
溫度範圍 | -20℃至+200℃ | |||||
標準密封圈材料 | 氟橡膠VITON | |||||
特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接後，閥自動開啟，在額定工作範圍內，始終保持流體的暢通。
3、可靠的球機構將相匹配的兩半部分結合在一起。
4、母插座和公插頭采用實心的棒料精密製造。
5、本接頭符合ISO7241-B標準。
6、並與下列產品互換：美國派克(PARKER)60係列、意大利FASTER HNV係列、意大利STUCCHI IRBX係列，美國漢森(HANSEN)HK係列。
母插座
ISO | 316材質 | LS | ￠D | HEX1 | A | T |
5 | SSH-18F | 50 | 24 | 17 | 10 | G1/8 NPT1/8 |
6.3 | SSH-14F | 58 | 28.5 | 19 | 13 | G1/4 NPT1/4 |
10 | SSH-38F | 65 | 35 | 24 | 13 | G3/8 NPT3/8 |
12.5 | SSH-12F | 73.4 | 42 | 30 | 17 | G1/2 NPT1/2 |
20 | SSH-34F | 92 | 54 | 36 | 22 | G3/4 NPT3/4 |
25 | SSH-1F | 103 | 65 | 41 | 23 | G1 NPT1 |
公插頭
ISO | 316材質 | LP | d | C | HEX2 | A | T |
5 | SSH-18M | 31 | 10.8 | 19 | 14 | 10 | G1/8 NPT1/8 |
6.3 | SSH-14M | 36 | 14.2 | 22.8 | 19 | 13 | G1/4 NPT1/4 |
10 | SSH-38M | 40 | 19 | 25 | 24 | 13 | G3/8 NPT3/8 |
12.5 | SSH-12M | 46.5 | 23.5 | 28 | 27 | 17 | G1/2 NPT1/2 |
20 | SSH-34M | 56 | 31.5 | 36 | 36 | 22 | G3/4 NPT3/4 |
25 | SSH-1M | 63 | 37.8 | 35.5 | 41 | 23 | G1 NPT1 |
ISO | 316材質 | L | ￠D | HEX1 | HEX2 | T |
5 | SSH-18 | 62.5 | 24 | 17 | 14 | G1/8 NPT1/8 |
6.3 | SSH-14 | 72.2 | 28.5 | 19 | 19 | G1/4 NPT1/4 |
10 | SSH-38 | 80.5 | 35 | 24 | 24 | G3/8 NPT3/8 |
12.5 | SSH-12 | 91.5 | 42 | 30 | 28.5 | G1/2 NPT1/2 |
20 | SSH-34 | 112.5 | 54 | 36 | 36 | G3/4 NPT3/4 |
25 | SSH-1 | 126.5 | 65 | 41 | 41 | G1 NPT1 |
