蘇州香蕉啪啪视频設備有限公司現貨銷售原裝進口意大利思多奇STUCCHI VR係列快速接頭，沃斯溫克VOSWINKEL快速接頭RK螺紋連接平麵閥

產品介紹

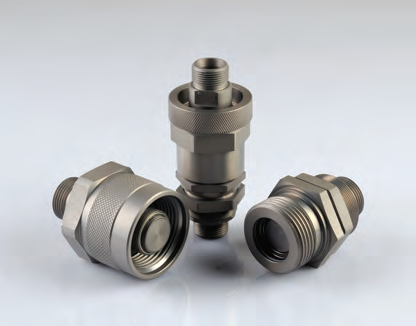

VR-RK描述：

VR螺紋鎖緊式液壓快速接頭(碳鋼)

應用：接頭使用特種車輛及各種無泄漏的液壓應用

技術規範：

規格(英寸)	RK08	RK12	RK16	RK20	RK25
額定壓力(PSI)	6090	6090	6090	6090	6090
額定流量(GPM)	6	12	28	50	76
溫度範圍(標準密封圈)	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

特征：
1、新型閥的設計，能抵抗高速流體與脈衝壓力的衝擊，提供更高的性能。
2、特殊平麵密封設計確保連接和斷開時無流體泄漏。
3、采用實心鋼棒料加工製造，所以耐用性好。
4、母接頭上采用螺紋套筒鎖定結構，與公插座上的相應的外螺紋配套使用。連接時公母兩部

分必須通過螺紋采用手動方式結合在一起。
5、允許任何一端帶有最大10MPa殘壓下連接與斷開。
6、采用新型環保鋅鎳電鍍，提供更高的防鏽性能。
7、螺紋閥擋圈提供閥止擋，保證閥能牢靠對中
8、並於下列產品互換：意圖奇VR係列、沃斯溫克RK係列。

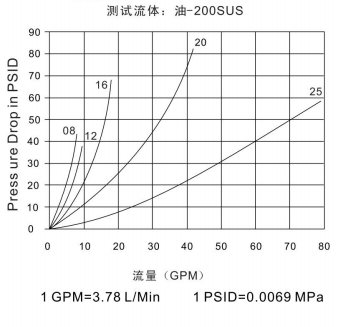

性能：測試液體油-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.

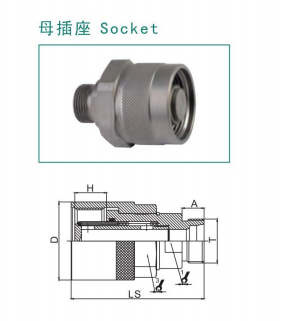

母插座

PARTNO.	LS	D	HEX1	HEX3	A	T	H
VR-RK08SM-12S	63.4	39	S22對邊	S32六角	12	M20*1.5	13.5
VR-RK08SM-10L	62.4	39	S22對邊	S32六角	11	M16*1.5	13.5
VR-RK08SM-15L	63.4	39	S22對邊	S32六角	14	M22*1.5	13.5
VR-RK12SM-16S	75.5	54.5	S24對邊	S46六角	14	M24*1.5	17.5
VR-RK12SM-15L	73.5	54.5	S24對邊	S46六角	12	M22*1.5	17.5
VR-RK16SM-20S	83	66	S32對邊	S60六角	16	M30*2	22.5
VR-RK16SM-16S	81	66	S32對邊	S60六角	14	M24*1.5	22.5
VR-RK16SM-18L	79	66	S32對邊	S60六角	12	M26*1.5	22.5
VR-RK16SM-15L	79	66	S32對邊	S60六角	12	M22*1.5	22.5
VR-RK20SM-25S	109	64	S41對邊	S55八邊	18	M36*2	26
VR-RK20SM-20S	107	64	S41對邊	S55八邊	16	M30*2	26
VR-RK20SM-28L	105	64	S41對邊	S55八邊	14	M36*2	26
VR-RK20SM-22L	105	64	S41對邊	S55八邊	14	M30*2	26
VR-RK20SM-18L	103	64	S41對邊	S55八邊	12	M26*1.5	26
VR-RK25SM-38S	135	91.2	S55對邊	S80六角	23	M52*2	34.5
VR-RK25SM-35L	135	91.2	S55對邊	S80六角	16	M45*2	34.5

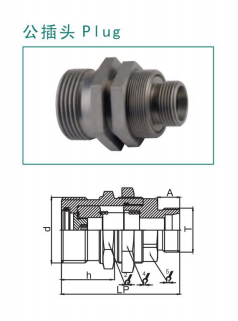

公插頭

PARTNO.	LP	d	HEX2	HEX4	HEX5	A	T	H
VR-RK08PM-12S	59	M32*3	S36六角	S36六角	S25六角	12	M20*1.5	24
VR-RK08PM-10L	58	M32*3	S36六角	S36六角	S25六角	11	M16*1.5	24
VR-RK08PM-15L	59	M32*3	S36六角	S36六角	S25六角	14	M22*1.5	24
VR-RK12PM-16S	66.7	M36*3	S41六角	S41六角	S32六角	14	M24*1.5	28.7
VR-RK12PM-15L	64.7	M36*3	S41六角	S41六角	S32六角	12	M22*1.5	28.7
VR-RK16PM-20S	79.2	M48*3	S55六角	S50六角	S15內六角	16	M30*2	35.2
VR-RK16PM-16S	77.2	M48*3	S55六角	S50六角	S15內六角	14	M24*1.5	35.2
VR-RK16PM-18L	75.2	M48*3	S55六角	S50六角	S15內六角	12	M26*1.5	35.2
VR-RK16PM-15L	75.2	M48*3	S55六角	S50六角	S15內六角	12	M22*1.5	35.2
VR-RK20PM-25S	97	M54*4	S55六角	S60六角	S46六角	18	M36*2	43.5
VR-RK20PM-20S	95	M54*4	S55六角	S60六角	S46六角	16	M30*2	43.5
VR-RK20PM-28L	93	M54*4	S55六角	S60六角	S46六角	14	M36*2	43.5
VR-RK20PM-22L	93	M54*4	S55六角	S60六角	S46六角	14	M30*2	43.5
VR-RK20PM-18L	91	M54*4	S55六角	S60六角	S46六角	12	M26*1.5	43.5
VR-PK25PM-38S	124.8	M79*4	S85六角		S55六角	22	M52*2	58
VR-RK25PM-35L	118.8	M79-4	S85六角		S55六角	16	M45*2	58

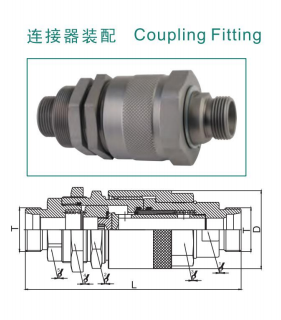

連接裝配器

PARTNO.	L	D	HEX1	HEX2	HEX3	HEX4	HEX5	T
VR-RK08-12S	108.5	39	S22對邊	S36六角	S32六角	S36六角	S25六角	M20*1.5
VR-RK08-10L	106.5	39	S22對邊	S36六角	S32六角	S36六角	S25六角	M16*1.5
VR-RK08-15L	108.5	39	S22對邊	S36六角	S32六角	S36六角	S25六角	M22*1.5
VR-RK12-16S	122.7	54.5	S24對邊	S41六角	S46六角	S41六角	S32六角	M24*1.5
VR-RK12-15L	118.7	54.5	S24對邊	S41六角	S46六角	S41六角	S32六角	M22*1.5
VR-RK16-20S	138.4	66	S32對邊	S55六角	S60六角	S50六角	S15內六角	M30*2
VR-RK16-16S	134.4	66	S32對邊	S55六角	S60六角	S50六角	S15內六角	M24*1.5
VR-RK16-18L	130.4	66	S32對邊	S55六角	S60六角	S50六角	S15內六角	M26*1.5
VR-RK16-15L	130.4	66	S32對邊	S55六角	S60六角	S50六角	S15內六角	M22*1.5
VR-RK20-25S	177	64	S41對邊	S55六角	S55八邊	S60六角	S46六角	M36*2
VR-RK20-20S	173	64	S41對邊	S55六角	S55八邊	S60六角	S46六角	M30*2
VR-RK20-28L	169	64	S41對邊	S55六角	S55八邊	S60六角	S46六角	M36*2
VR-RK20-22L	169	64	S41對邊	S55六角	S55八邊	S60六角	S46六角	M30*2
VR-RK20-18L	165	64	S41對邊	S55六角	S55八邊	S60六角	S46六角	M26*1.5
VR-RK25-38S	220.8	91.2	S55對邊	S85六角	S80六角		S55六角	M52*2
VR-RK25-35L	214.8	91.2	S55對邊	S85六角	S80六角		S55六角	M45*2
