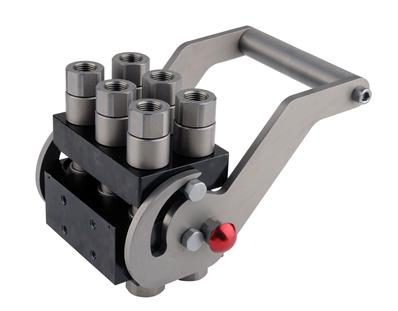

組合板快速接頭

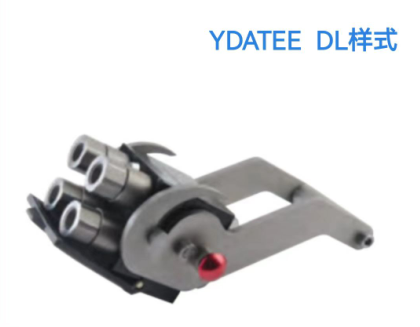

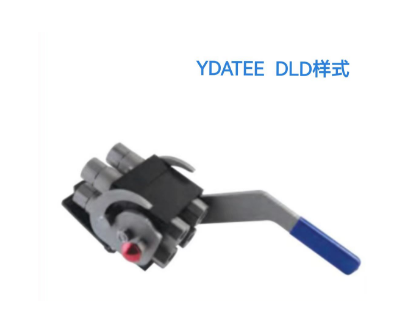

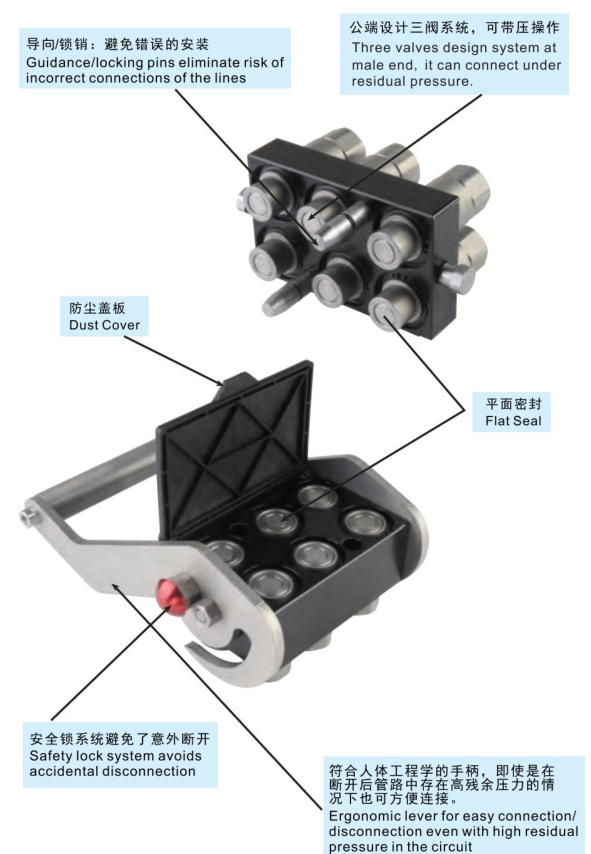

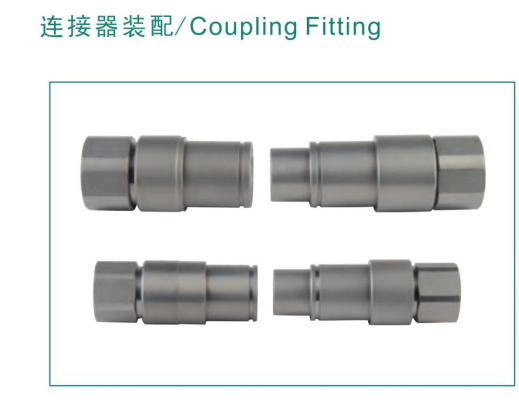

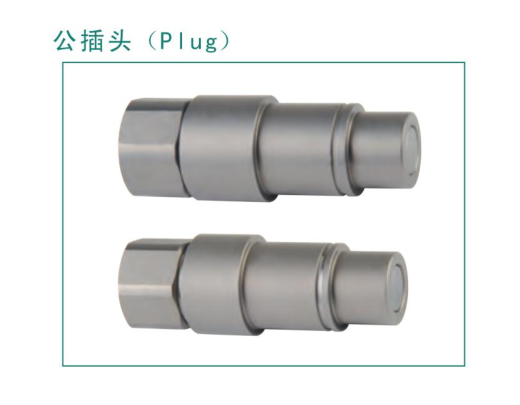

DL/DLD 係列是結構緊湊的手動式多路快速接頭組合板，提供了需要幾路液壓回路同時拆斷或連接的廣泛解決方案。最多可用 6 路快速接頭安全地同時拆斷或對接，動作簡單，快捷

高效。根據應用需要，各路尺寸可相同或不同。

技術性能與選項
互換性標準：內部標準
機械連接：內部凸輪和鎖銷
對接係統：旋轉拉杆
拆斷係統：旋轉拉杆
材質和表麵處理：
安裝板：鋁合金氧化
凸輪和鎖銷：經特殊熱處理的碳鋼
其他組件：碳鋼鍍鋅或鍍鋅鎳處理

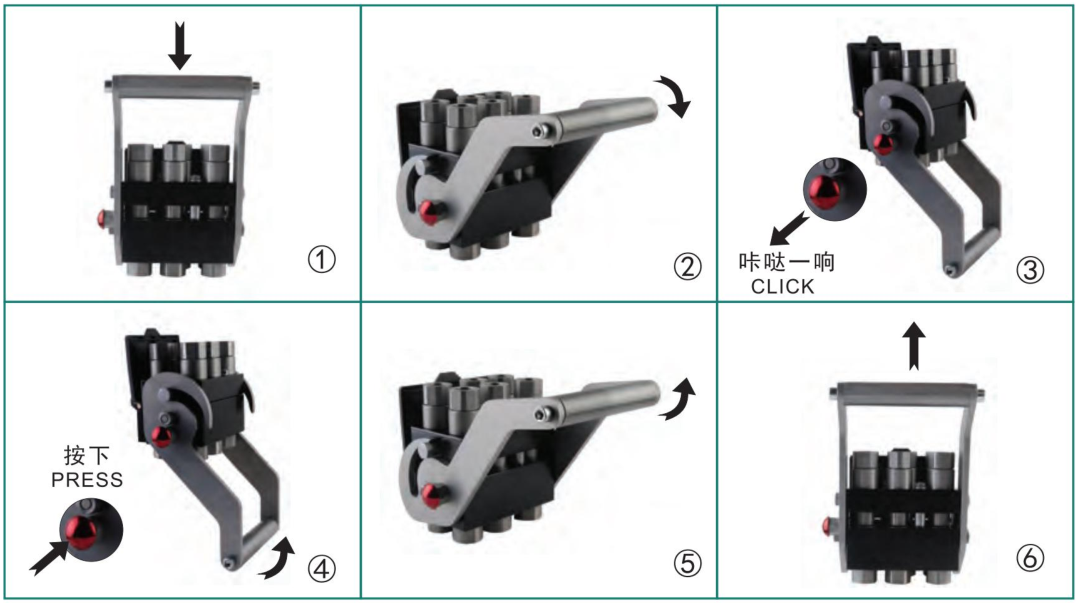

使用方法
對接：
在對接之前應當清潔連接麵，以避免灰塵雜質汙染管路。
對接時將移動部分的定位銷插入固定部分的定位孔( 圖1)。
操作手柄轉動杆向下( 圖2)。
繼續旋轉直到安全鎖自動鎖定連接( 圖3)。
現在組合板處於連接即準備工作狀態。
如果對接時管路裏存在殘存壓力，僅在對接時手柄行程的最後三分之一需要最大對接力。

拆斷：
按下紅色安全按鈕，同時向上提起手柄( 圖4)。
繼續旋轉直到機械停止的位置( 圖5)
現在組合板是分開狀態，移動部分可以拿開( 圖6)。
當固定部分在上，移動部分在下，即顛倒安裝時，移動部分應有保護裝置，避免它掉下來造成損害。
如果拆斷時管路裏存在殘餘壓力，僅在拆斷時手柄行程的最初三分之一需要最大對接力。

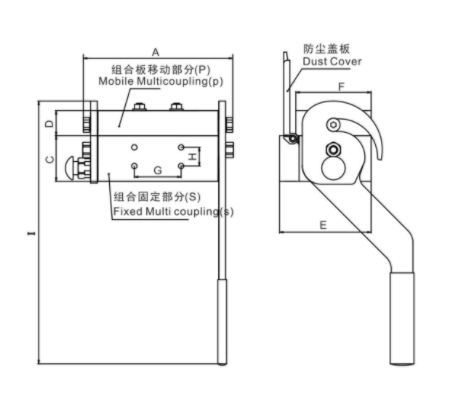

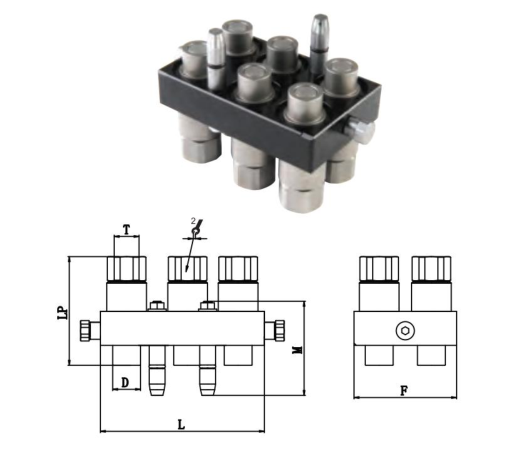

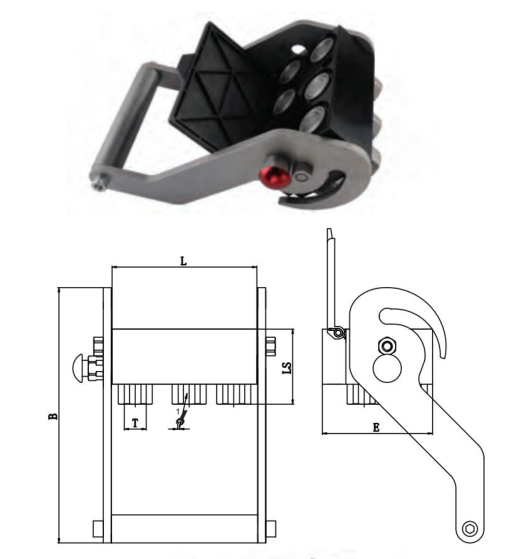

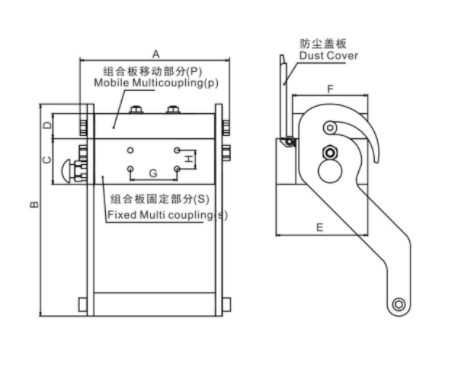

技術規範

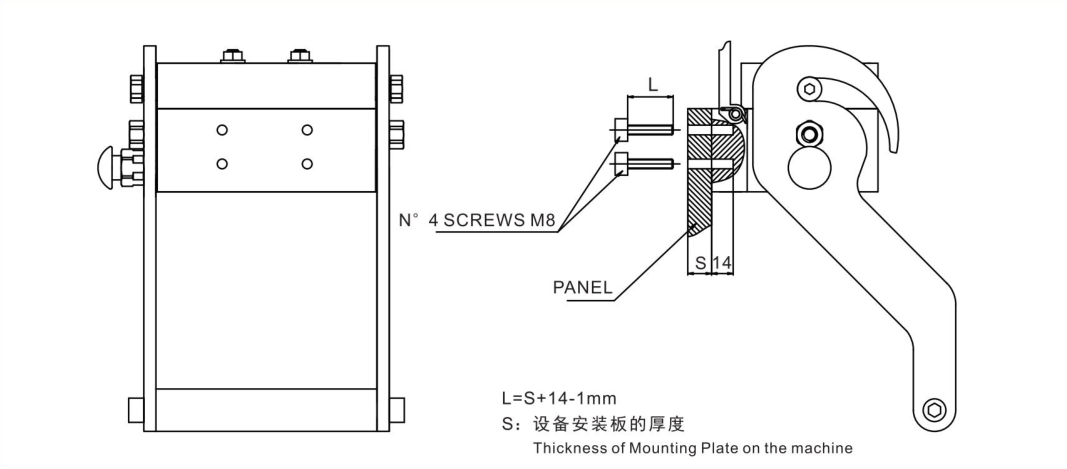

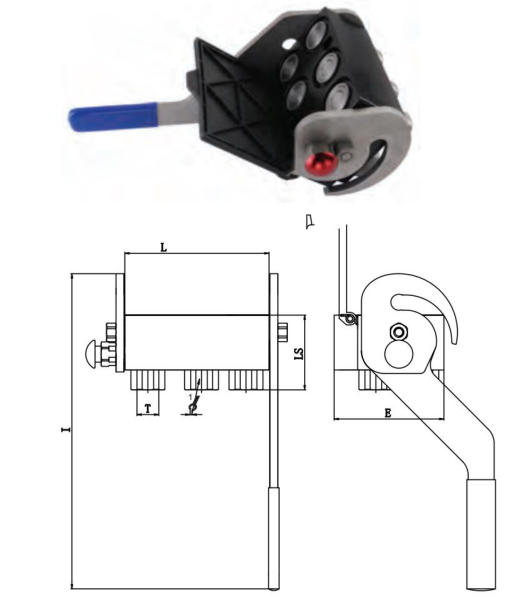

安裝
將固定部分通過螺紋孔固定在設備上，示圖如下：
