Ydatee.LT描述：

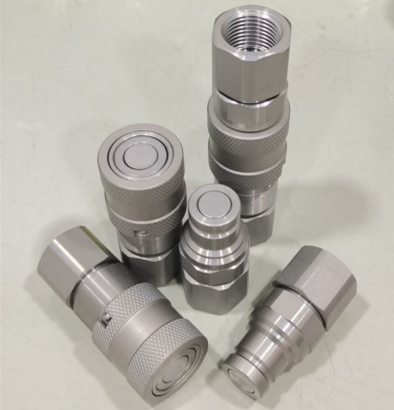

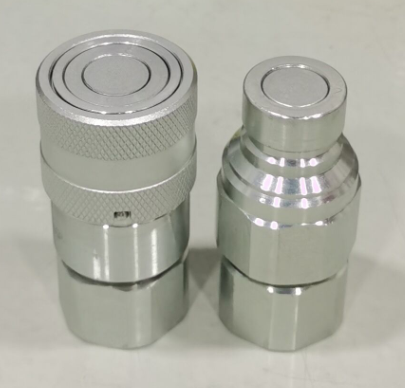

平麵式液壓快速接頭（碳鋼）（新）
應用：LT係列接頭廣泛用於以下公用設施：液壓油泄漏會構成嚴重的安全險情，尤其對用於高壓電源輸送線維護的架空鬥式起重機，這類接頭還用建築、鐵路維護及礦業中的液壓機具之快速切換，易於清理使之能理想地用於這類特殊環境。
技術規範：
規格 ( 英寸 ) | 1/4(02) | 3/8(03) | 1/2(04) | 5/8(06) | 3/4(08) | 1(10) | 1-1/2(12) | 2(16) |
額定壓力(PSI) | 5000 | 5000 | 5000 | 5000 | 5000 | 5000 | 3000 | 3000 |
額定流量(GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
溢流量 (ML) | 0.006 | 0.012 | 0.02 | 0.026 | 0.032 | 0.035 | 0.05 | 0.1 |
( 斷開時的最大數值 ) | ||||||||
溫度範圍 | -20 ℃ 至 +120 ℃ （200度氟橡膠需要定製） | |||||||
標準密封圈材料 | 丁腈橡膠NBR | （FKM） | ||||||
LT係列接頭具有以下特征：
1、新型閥的設計，能抵抗高速流體與脈衝壓力的衝擊，提供更高的性能
2、套筒鎖緊機構通過連接後旋轉套筒而齧合，在使用期間沿地麵拖動接頭時，套鎖機構能防止意外斷開。
3、套鎖機構的設計有助於防止雜物進入內部機構從而在連接或斷開時引起誤操作，套筒覆蓋擋圈並且在彈射區域包含了防塵密封件。
4、淬火處理的公插頭和套筒以及實心棒狀結構造就優質陰接頭，能最大限度的抵抗由於液壓和機械衝擊所造成的剝蝕及損壞。
5、這種搞爆裂BFT密封圈設計用於防止在危險工作狀況下出現爆裂或損壞。
6、耐用球鎖機械保證每次都能可靠連接，數個鎖定鋼球均勻分配工作負載，同時提供對準及旋轉動作從而減小軟管扭曲延長軟管使用期，警告：這類產品不能用作旋轉陽接頭，在壓力下旋轉會導致過度和過早磨損。
7、LT係列接頭在連接及斷開時使用平齊閥機構操作，這意味著閥之間的接合能使斷開時隻損失少量流體，或在重新連接時隻混入少量空氣。
8.采用新工藝環保鍍鋅，提供更高的防鏽性能
9、LT接頭符合ISO16028標準。
10、並與下列產品互換：美國派克（PARKER）FEM係列、意大利意圖奇（STUCCHI）FIRG係列、美國愛力克（AEROQUIP）FD89係列、美國漢森（HANSEN）FF係列。 性能：測試液體油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.
ISO 3.2 | PART NO LT-F18 | LS 40 | D 20 | HEX1 17 | A 10 | T G1/8 |
6.3 | LT-F14 | 58.2 | 28 | 20 | 14 | G1/4 NPT1/4 |
10 | LT-F38 | 68.2 | 32 | 24 | 14 | G3/8 NPT3/8 |
10 | LT-F12 | 72.2 | 32 | 27 | 18 | G1/2 NPT1/2 |
12.5 | LT-F12A | 75 | 38 | 32 | 18 | G1/2 NPT1/2 |
12.5 | LT-F34 | 79 | 38 | 36 | 20 | G3/4 NPT3/4 |
16 | LT-F34A | 80 | 42 | 36 | 22 | G3/4 NPT3/4 |
19 | LT-F34B | 99.8 | 48 | 41 | 22 | G3/4 NPT3/4 |
19 | LT-F1 | 99.8 | 48 | 41 | 23.5 | G1 NPT1 |
25 | LT-F114 | 111.5 | 56 | 55 | 24 | G1 G1-1/4 NPT1-1/4 |
- | LT-F112 | 150 | 79.5 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LT-F2 | 167 | 98.5 | 85 | 31 | G2 NPT2 |
ISO 3.2 | PART NO LT-M18 | LP 36.3 | d 11.6 | C 10 | HEX2 17 | A 10 | T G1/8 |
6.3 | LT-M14 | 49.2 | 16.1 | 15.2 | 20 | 14 | G1/4 NPT1/4 |
10 | LT-M38 | 55.8 | 19.7 | 19.5 | 24 | 14 | G3/8 NPT3/8 |
10 | LT-M12 | 59.8 | 19.7 | 19.5 | 27 | 18 | G1/2 NPT1/2 |
12.5 | LT-M12A | 72 | 24.5 | 21.6 | 32 | 18 | G1/2 NPT1/2 |
12.5 | LT-M34 | 76 | 24.5 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
16 | LT-M34A | 75.5 | 27 | 21.6 | 36 | 22 | G3/4 NPT3/4 |
19 | LT-M34B | 93.8 | 30 | 29 | 41 | 22 | G3/4 NPT3/4 |
19 | LT-M1 | 93.8 | 30 | 29 | 41 | 23.5 | G1 NPT1 |
25 | LT-M114 | 90 | 36 | 34 | 55 | 24 | G1 G1-1/4 NPT1-1/4 |
- | LT-M112 | 112 | 57 | 38 | 65 | 30 | G1-1/2 NPT1-1/2 |
- | LT-M2 | 123.9 | 73 | 40.5 | 75 | 31 | G2 NPT2 |

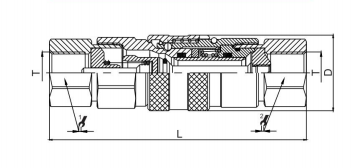

ISO | PART NO | L | D | HEX1 | HEX2 | T |
6.3 | LT14 | 96.2 | 28 | 20 | 20 | G1/4 NPT1/4 |
10 | LT38 | 108.4 | 32 | 24 | 24 | G3/8 NPT3/8 |
10 | LT12 | 116.4 | 32 | 27 | 27 | G1/2 NPT1/2 |
12.5 | LT12A | 129.3 | 38 | 32 | 32 | G1/2 NPT1/2 |
12.5 | LT34 | 137.3 | 38 | 36 | 36 | G3/4 NPT3/4 |
16 | LT34A | 138 | 42 | 36 | 36 | G3/4 NPT3/4 |
19 | LT34B | 172.1 | 48 | 41 | 41 | G3/4 NPT3/4 |
19 | LT1 | 172.1 | 48 | 41 | 41 | G1 NPT1 |
25 | LT114 | 178 | 56 | 55 | 55 | G1 G1-1/4 NPT1-1/4 |
- | LT112 | 233.4 | 79.5 | 65 | 65 | G1-1/2 NPT1-1/2 |
- | LT2 | 251.7 | 98.5 | 85 | 75 | G2 NPT2 |
