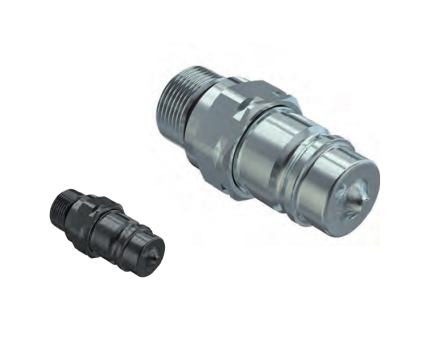

FASTER CNV

適用於CPV陰接頭零件、符合ISO 7241-A可互換性要求的農業

機械應用陽接頭快速接頭。

CNV係列

應用領域

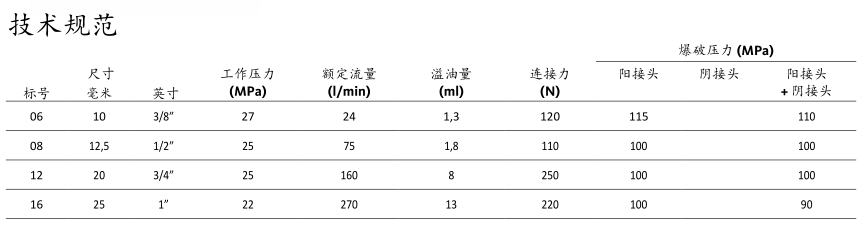

技術規範

壓降

應用於農業機械領域的標準陽接頭快速接頭。提供範圍廣泛的陽接

頭供選擇。符合ISO 7241-1-A部分的可互換性要求。

材料 鋼

密封件 NBR

工作溫度 - 25 °C 到 + 125 °C

表麵處理 MATE 500 (CrIII)

互換係列 ISO 7241-A

閥門類型 錐麵閥

連接

斷開

帶壓連接 不允許

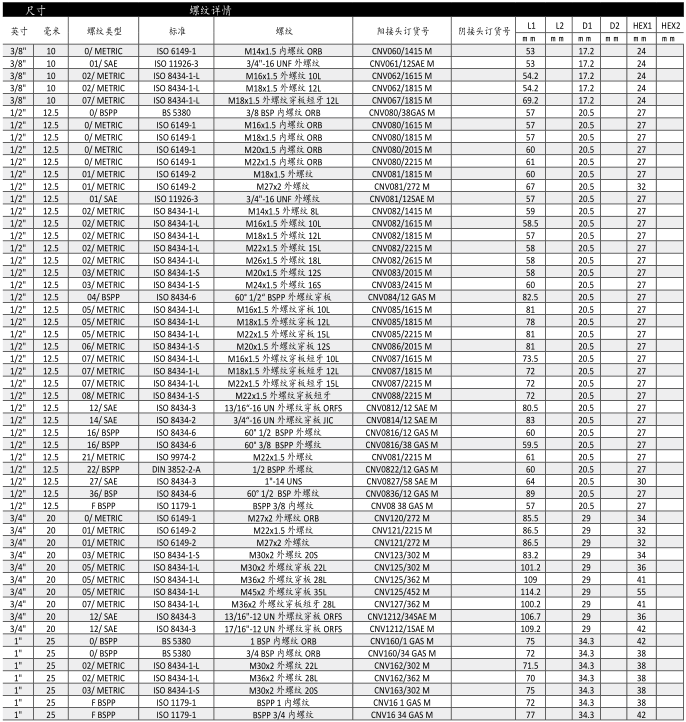

3/8" 10 0/ METRIC ISO 6149-1 M14x1.5 內螺紋 ORB CNV060/1415 M 53 17.2 24

3/8" 10 01/ SAE ISO 11926-3 3/4"-16 UNF 外螺紋  CNV061/12SAE M 53 17.2 24

3/8" 10 02/ METRIC ISO 8434-1-L M16x1.5 外螺紋 10L CNV062/1615 M 54.2 17.2 24

3/8" 10 02/ METRIC ISO 8434-1-L M18x1.5 外螺紋 12L CNV062/1815 M 54.2 17.2 24

3/8" 10 07/ METRIC ISO 8434-1-L M18x1.5 外螺紋穿板短牙 12L CNV067/1815 M 69.2 17.2 24

1/2" 12.5 0/ BSPP BS 5380 3/8 BSP 內螺紋 ORB CNV080/38GAS M 57 20.5 27

1/2" 12.5 0/ METRIC ISO 6149-1 M16x1.5 內螺紋 ORB CNV080/1615 M 57 20.5 27

1/2" 12.5 0/ METRIC ISO 6149-1 M18x1.5 內螺紋 ORB CNV080/1815 M 57 20.5 27

1/2" 12.5 0/ METRIC ISO 6149-1 M20x1.5 內螺紋 ORB CNV080/2015 M 60 20.5 27

1/2" 12.5 0/ METRIC ISO 6149-1 M22x1.5 內螺紋 ORB CNV080/2215 M 61 20.5 27

1/2" 12.5 01/ METRIC ISO 6149-2 M18x1.5 外螺紋  CNV081/1815 M 60 20.5 27

1/2" 12.5 01/ METRIC ISO 6149-2 M27x2 外螺紋  CNV081/272 M 67 20.5 32

1/2" 12.5 01/ SAE ISO 11926-3 3/4"-16 UNF 外螺紋 CNV081/12SAE M 57 20.5 27

1/2" 12.5 02/ METRIC ISO 8434-1-L M14x1.5 外螺紋 8L CNV082/1415 M 59 20.5 27

1/2" 12.5 02/ METRIC ISO 8434-1-L M16x1.5 外螺紋 10L CNV082/1615 M 58.5 20.5 27

1/2" 12.5 02/ METRIC ISO 8434-1-L M18x1.5 外螺紋 12L CNV082/1815 M 57 20.5 27

1/2" 12.5 02/ METRIC ISO 8434-1-L M22x1.5 外螺紋 15L CNV082/2215 M 58 20.5 27

1/2" 12.5 02/ METRIC ISO 8434-1-L M26x1.5 外螺紋 18L CNV082/2615 M 58 20.5 27

1/2" 12.5 03/ METRIC ISO 8434-1-S M20x1.5 外螺紋 12S CNV083/2015 M 58 20.5 27

1/2" 12.5 03/ METRIC ISO 8434-1-S M24x1.5 外螺紋 16S CNV083/2415 M 60 20.5 27

1/2" 12.5 04/ BSPP ISO 8434-6 60° 1/2“ BSPP 外螺紋穿板 CNV084/12 GAS M 82.5 20.5 27

1/2" 12.5 05/ METRIC ISO 8434-1-L M16x1.5 外螺紋穿板 10L CNV085/1615 M 81 20.5 27

1/2" 12.5 05/ METRIC ISO 8434-1-L M18x1.5 外螺紋穿板 12L CNV085/1815 M 78 20.5 27

1/2" 12.5 05/ METRIC ISO 8434-1-L M22x1.5 外螺紋穿板 15L CNV085/2215 M 81 20.5 27

1/2" 12.5 06/ METRIC ISO 8434-1-S M20x1.5 外螺紋穿板 12S CNV086/2015 M 81 20.5 27

1/2" 12.5 07/ METRIC ISO 8434-1-L M16x1.5 外螺紋穿板短牙 10L CNV087/1615 M 73.5 20.5 27

1/2" 12.5 07/ METRIC ISO 8434-1-L M18x1.5 外螺紋穿板短牙 12L CNV087/1815 M 72 20.5 27

1/2" 12.5 07/ METRIC ISO 8434-1-L M22x1.5 外螺紋穿板短牙 15L CNV087/2215 M 72 20.5 27

1/2" 12.5 08/ METRIC ISO 8434-1-S M22x1.5 外螺紋穿板短牙  CNV088/2215 M 72 20.5 27

1/2" 12.5 12/ SAE ISO 8434-3 13/16“-16 UN 外螺紋穿板 ORFS CNV0812/12 SAE M 80.5 20.5 27

1/2" 12.5 14/ SAE ISO 8434-2 3/4“-16 UN 外螺紋穿板 JIC CNV0814/12 SAE M 83 20.5 27

1/2" 12.5 16/ BSPP ISO 8434-6 60° 1/2 BSPP 外螺紋 CNV0816/12 GAS M 60 20.5 27

1/2" 12.5 16/ BSPP ISO 8434-6 60° 3/8 BSPP 外螺紋 CNV0816/38 GAS M 59.5 20.5 27

1/2" 12.5 21/ METRIC ISO 9974-2 M22x1.5 外螺紋 CNV081/2215 M 61 20.5 27

1/2" 12.5 22/ BSPP DIN 3852-2-A 1/2 BSPP 外螺紋 CNV0822/12 GAS M 60 20.5 27

1/2" 12.5 27/ SAE ISO 8434-3 1"-14 UNS CNV0827/58 SAE M 64 20.5 30

1/2" 12.5 36/ BSP ISO 8434-6 60° 1/2 BSP 外螺紋 CNV0836/12 GAS M 89 20.5 27

1/2" 12.5 F BSPP ISO 1179-1 BSPP 3/8 內螺紋 CNV08 38 GAS M 57 20.5 27

3/4" 20 0/ METRIC ISO 6149-1 M27x2 外螺紋 ORB CNV120/272 M 85.5 29 34

3/4" 20 01/ METRIC ISO 6149-2 M22x1.5 外螺紋 CNV121/2215 M 86.5 29 32

3/4" 20 01/ METRIC ISO 6149-2 M27x2 外螺紋 CNV121/272 M 86.5 29 32

3/4" 20 03/ METRIC ISO 8434-1-S M30x2 外螺紋 20S CNV123/302 M 83.2 29 34

3/4" 20 05/ METRIC ISO 8434-1-L M30x2 外螺紋穿板 22L CNV125/302 M 101.2 29 36

3/4" 20 05/ METRIC ISO 8434-1-L M36x2 外螺紋穿板 28L CNV125/362 M 109 29 41

3/4" 20 05/ METRIC ISO 8434-1-L M45x2 外螺紋穿板 35L CNV125/452 M 114.2 29 55

3/4" 20 07/ METRIC ISO 8434-1-L M36x2 外螺紋穿板短牙 28L CNV127/362 M 100.2 29 41

3/4" 20 12/ SAE ISO 8434-3 13/16"-12 UN 外螺紋穿板 ORFS CNV1212/34SAE M 106.7 29 36

3/4" 20 12/ SAE ISO 8434-3 17/16"-12 UN 外螺紋穿板 ORFS CNV1212/1SAE M 109.2 29 42

1" 25 0/ BSPP BS 5380 1 BSP 內螺紋 ORB CNV160/1 GAS M 75 34.3 42

1" 25 0/ BSPP BS 5380 3/4 BSP 內螺紋 ORB CNV160/34 GAS M 72 34.3 38

1" 25 02/ METRIC ISO 8434-1-L M30x2 外螺紋 22L CNV162/302 M 71.5 34.3 38

1" 25 02/ METRIC ISO 8434-1-L M36x2 外螺紋 28L CNV162/362 M 70 34.3 38

1" 25 03/ METRIC ISO 8434-1-S M30x2 外螺紋 20S CNV163/302 M 75 34.3 38

1" 25 F BSPP ISO 1179-1 BSPP 1 內螺紋 CNV16 1 GAS M 72 34.3 38

1" 25 F BSPP ISO 1179-1 BSPP 3/4 內螺紋 CNV16 34 GAS M 77 34.3 42
