適用於高頻脈衝應用，真正耐壓350BAR。

廣泛用於挖掘機破碎錘，架空鬥式起重機，鑽機，打樁機，易於清理使之能理想地用於這類特殊環境。
技術規範：

規格 ( ISO )	6.3	10	12.5	16	19	25	38	51
額定壓力(PSI)	5000	5000	5000	5000	5000	5000	3000	3000
額定流量(L/MIN)	24	45	90	150	200	280	600	900
溢流量 (ML)	0.006	0.012	0.02	0.026	0.032	0.035	0.05	0.1
(斷開時的最大數值)
溫度範圍	-20 ℃ 至 +200 ℃
標準密封圈材料		PTFE（FKM）	PU Sealants

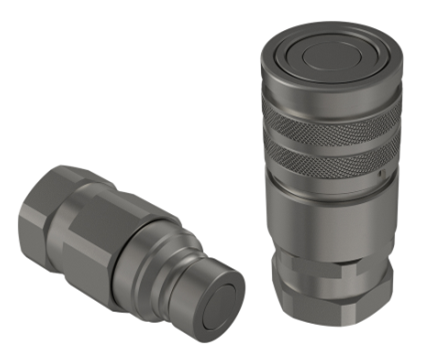

AH高壓平麵
1、新型閥的設計，能抵抗高速流體與脈衝壓力的衝擊，提供更高的性能
2、套筒鎖緊機構通過連接後旋轉套筒而齧合，在使用期間沿地麵拖動接頭時，套鎖機構能防止意外斷開。
3、套鎖機構的設計有助於防止雜物進入內部機構從而在連接或斷開時引起誤操作，套筒覆蓋擋圈並且在彈射區域包含了防塵密封件。
4、淬火處理的公插頭和套筒以及實心棒狀結構造就優質陰接頭，能最大限度的抵抗由於液壓和機械衝擊所造成的剝蝕及損壞。
5、這種搞爆裂BFT密封圈設計用於防止在危險工作狀況下出現爆裂或損壞。
6、耐用球鎖機械保證每次都能可靠連接，數個鎖定鋼球均勻分配工作負載，同時提供對準及旋轉動作從而減小軟管扭曲延長軟管使用期，警告：這類產品不能用作旋轉陽接頭，在壓力下旋轉會導致過度和過早磨損。
7、AH係列接頭在連接及斷開時使用平齊閥機構操作，這意味著閥之間的接合能使斷開時隻損失少量流體，或在重新連接時隻混入少量空氣。

8.采用新工藝環保鍍鋅鎳合金，提供更高的防鏽性能
9、AH接頭符合ISO16028標準。
10、並與下列產品互換：美國派克（PARKER）FEM係列、意大利意圖奇（STUCCHI）A係列、意大利FASTER FFH係列，美國愛力克（AEROQUIP）FD89係列、美國漢森（HANSEN）FF係列。性能：測試液體油-200SUS,1GPM=3.78L/Min,1PSID=0.0069MPa.

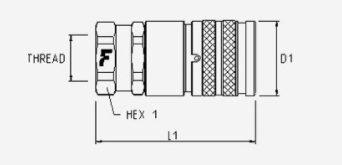

ISO	PART NO	L1	D1	HEX1	T
6.3	AH F14	58.2	28	22	G1/4
6.3	AH F14NPT	58.2	28	22	NPT1/4
10	AH F38	68.2	32	27	G3/8
10	AH F38NPT	68.2	32	27	NPT3/8
10	AH F12	79	32	27	G1/2
10	AH F12NPT	79	32	27	NPT1/2
12.5	AH F12A	81	38	34	G1/2
12.5	AH F12ANPT	81	38	34	NPT1/2
12.5	AH F34	84	38	34	G3/4
12.5	AH F34NPT	84	38	34	NPT3/4
16	AH F34A	93	42	38	G3/4
16	AH F34ANPT	93	42	38	NPT3/4
16	AH F34B	102	48	36	G3/4
19	AH F34BNPT	102	48	41	NPT3/4
19	AH F1	105	48	41	G1
19	AH F1NPT	105	48	41	NPT1
25	AH F1A	103	56	41	G1
25	AH F1ANPT	103	56	41	NPT1
25	AH F114	105	56	55	G1-1/4 NPT1-1/4
-	AH F112	150	79.5	65	G1-1/2 NPT1-1/2
-	AH F2	167	98.5	85	G2 NPT2

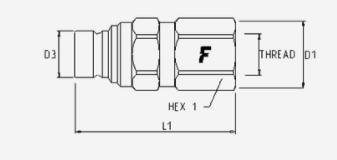

ISO	PART NO	L1	D3	HEX1	T
6.3	AH M14	48	16.2	24	G1/4
6.3	AH M14NPT	48	16.2	24	NPT1/4
10	AH M38	68.2	19.76	30	G3/8
10	AH M38NPT	68.2	19.76	30	NPT3/8
10	AH M12	72.2	19.76	30	G1/2
10	AH M12NPT	72.2	19.76	30	NPT1/2
12.5	AH M12A	75	24.5	34	G1/2
12.5	AH M12ANPT	75	24.5	34	NPT1/2
12.5	AH M34	79	24.5	34	G3/4
12.5	AH M34NPT	79	24.5	34	NPT3/4
16	AH M34A	91	27	38	G3/4
16	AH M34ANPT	91	27	38	NPT3/4
19	AH M34B	99	30	41	G3/4
19	AH M34BNPT	99	30	41	NPT3/4
19	AH M1	101	30	41	G1
19	AH M1NPT	101	30	41	NPT1
25	AH M1A	109	36	41	G1
25	AH M1ANPT	109	36	41	NPT1
25	AH M114	111	36	55	G1-1/4 NPT1-1/4
-	AH M112	150	57	65	G1-1/2 NPT1-1/2
-	AH M2	167	73	85	G2 NPT2
