6600描述：

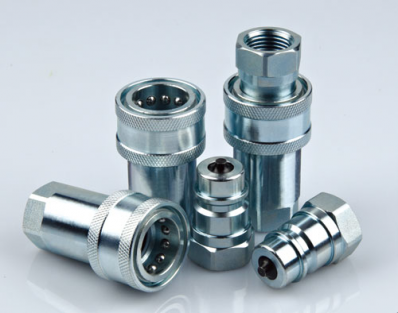

開閉式液壓快速接頭（碳鋼）
應用：6600係列廣泛應用於各種工業所需的連接，主要用於建築設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備及其它所需的液壓應用。
技術規範：
規格(英寸) | 1/4 | 3/8 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 |
額定壓力(PSI) | 5000 | 4000 | 4000 | 3000 | 3000 | 3000 | 2000 | 2000 |
額定流量(GPM) | 3 | 6 | 12 | 28 | 50 | 88 | 120 | 240 |
溫度範圍(標準密封圈) | -20℃至+120℃ | |||||||
標準密封圈材料 | 丁腈橡膠NBR | |||||||
6600係列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接後，閥自動開啟，在額定工作範圍內，始終保持流體的暢通。
3、關鍵部件經過感應淬火，所以耐用性好。
4、可靠的球鎖機構將相匹配的兩半部分結合在一起。
5、母插座和公插頭采用實心的棒料精密製造。
6、本接頭符合ISO7241-A標準。
7、並與下列產品互換：美國派克(PARKER)6600係列、意大利快事達(FASTER)ANV係列、美國愛力克
(AEROQUIP)5600係列、美國漢森(HANSEN)HA15000係列。

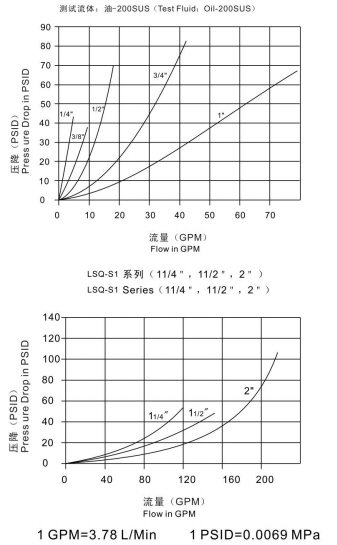

性能：測試液體油-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.
係列(1/4",3/8",1/2",3/4",1") ECK-S1係列(11/4",11/2",,2")

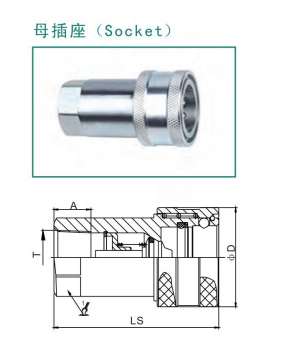

母插座
ISO | PARTNO. | LS | ￠ D | HEX1 | A | T |
6.3 | 6600-02F | 50 | 26 | 19 | 13 | G1/4 NPT1/4 |
10 | 6600-03F | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
12.5 | 6600-04F | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
20 | 6600-06F | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
25 | 6600-08F | 94 | 56 | 41 | 21 | G1 NPT1 |
31.5 | 6600-10F | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
40 | 6600-12F | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
50 | 6600-16F | 165 | 99 | 75 | 26 | G2 NPT2 |

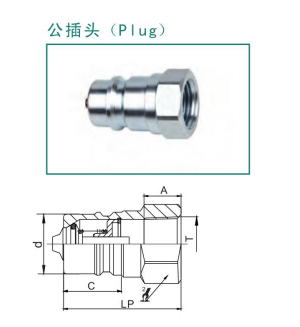

公插頭
ISO | PARTNO. | LP | d | C | HEX2 | A | T |
6.3 | 6600-02M | 35.5 | 11.8 | 15 | 19 | 13 | G1/4 NPT1/4 |
10 | 6600-03M | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
12.5 | 6600-04M | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
20 | 6600-06M | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
25 | 6600-08M | 59.5 | 34.3 | 36 | 41 | 21 | G1 NPT1 |
31.5 | 6600-10M | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
40 | 6600-12M | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
50 | 6600-16M | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |

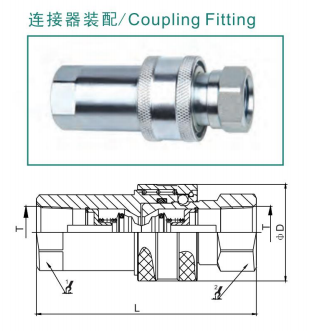

連接裝配器
ISO | PARTNO. | L | ￠ D | HEX1 | HEX2 | T |
6.3 | 6600-02 | 71 | 26 | 19 | 19 | G1/4 NPT1/4 |
10 | 6600-03 | 75 | 31.5 | 22 | 22 | G3/8 NPT3/8 |
12.5 | 6600-04 | 88 | 38.5 | 27 | 27 | G1/2 NPT1/2 |
20 | 6600-06 | 110 | 48 | 34 | 35 | G3/4 NPT3/4 |
25 | 6600-08 | 119.5 | 56 | 41 | 41 | G1 NPT1 |
31.5 | 6600-10 | 150 | 69.5 | 50 | 50 | G1-1/4 NPT1-1/4 |
40 | 6600-12 | 167.5 | 84 | 60 | 60 | G1-1/2 NPT1-1/2 |
50 | 6600-16 | 210.5 | 99 | 75 | 75 | G2 NPT2 |
